Soluções para corrimões e guarda-corpos de vidro

Error. Page cannot be displayed. Please contact your service provider for more details. (24)

Glass Vetro lança no Brasil diversos sistemas práticos para montagem desses itens construtivos

Até recentemente se o vidraceiro quisesse oferecer os serviços de montagem de guarda-corpo ou corrimãos de escadas precisaria ter uma boa dose de paciência. Precisaria ainda dominar as técnicas para a fixação e resistência dos materiais e contar com um bom fornecedor de estruturas metálicas, sejam elas de ferro, aço inox ou alumínio. Mesmo com tudo isso, eram praticamente inevitáveis os erros de medidas dos vidros devido a peças feitas fora de tamanho, falhas nos cálculos ou na medição.

Conhecedora dessa dificuldade dos vidraceiros, a Glass Vetro trouxe da Europa e dos Estados Unidos diversos sistemas que prometem facilitar essa tarefa. São várias opções, feitas em aço inox e outros materiais que podem ser utilizadas em diversas ocasiões. Existem modelos para aplicações simples residenciais e até modelos para a utilização em instalações públicas e guarda-corpos de edifícios. Cada produto tem suas características próprias e sistemas de fixação e montagem diferentes.

Para dar uma amostra do que se tratam essas novidades a revista Tecnologia & Vidro acompanhou o passo-a-passo da montagem de uma das versões mais simples e decorativas:  um corrimão destinado principalmente a aplicações residenciais.

A montagem foi realizada na loja da Glassvetro em São Paulo por Nelson Libonatti.

Passos do 01 ao 07

1

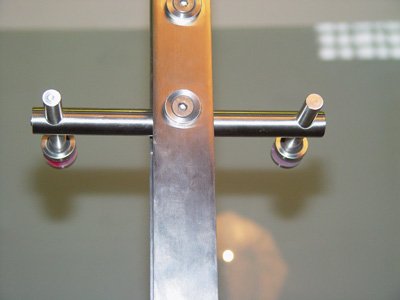

PASSO 01
O sistema para corrimões é composto por vários kits colunas. Cada kit é fornecido com diversas hastes reguláveis e botões ajustáveis. Tais colunas suportam uma peça de vidro com até dois metros de comprimento e até 1,10 m de altura. Ou seja, para uma escada com seis metros seriam precisos quatro kits, contando os kits posicionados no começo e no final.
2

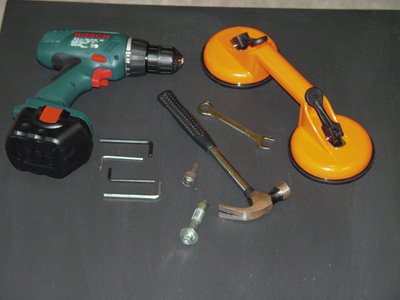

PASSO 02
Para a instalação é necessário uma furadeira/aparafusadeira, martelo, quatro chumbadores tipo parabolt, chaves Allen, chave de boca e duas ventosas para manipulação dos vidros. A instalação é feita com pelo menos duas pessoas.
3

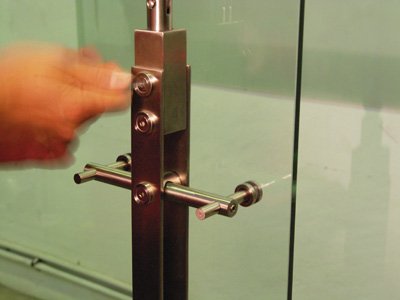

PASSO 03
Todas as hastes do kit coluna são reguláveis, o que permite a instalação de vidros em curvas ou que ela sustente vidros curvos. Além disso, todos os botões de suporte do vidro são ajustáveis, facilitando a correção de pequenas diferenças de furação.
4
PASSO 04
Nesta montagem usamos um vidro temperado de 10 mm. O sistema, entretanto, permite abrigar vidros de 8 mm a 15 mm. Para maior segurança seria recomendável utilizar um laminado de temperados composto por duas peças com 6 mm de espessura.
5

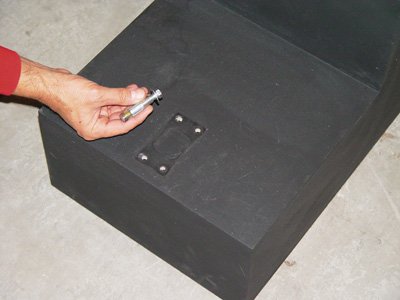

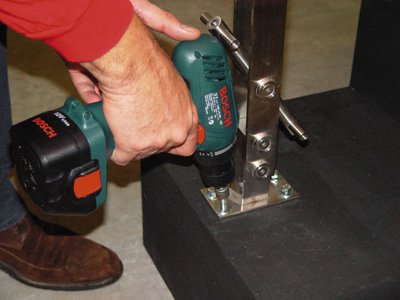

PASSO 05
Para começar, demarca-se quatro furos no chão por cada coluna e aplicam-se os chumbadores tipo parabolt nos furos.
6

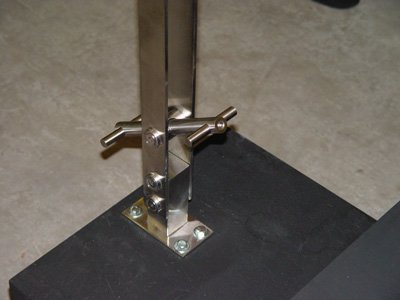

PASSO 06
Posiciona-se a coluna e apertam-se os parafusos. Com a pressão, os parabolts se expandem no furo e fixam rigidamente a coluna.
7a7b

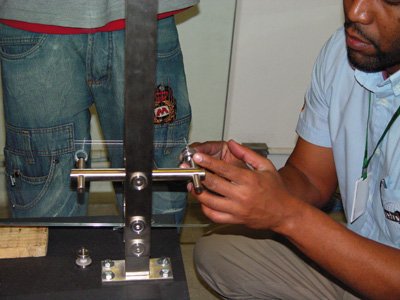

PASSO 07
Solta-se todas as hastes que regulam a horizontalidade do vidro e a verticalidade da coluna.

Passos do 08 ao 14

8a8b

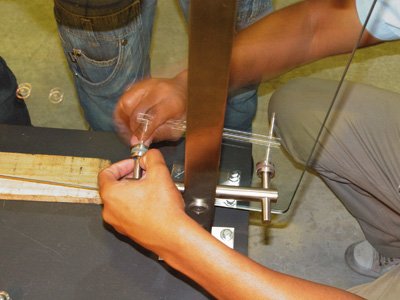

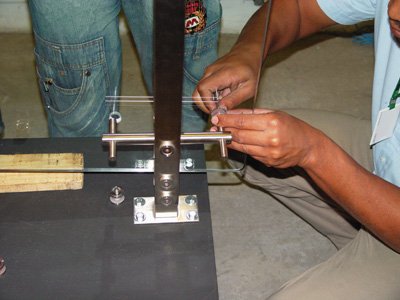

PASSO 08
Posiciona-se o vidro já furado com a ajuda de ventosas.
9

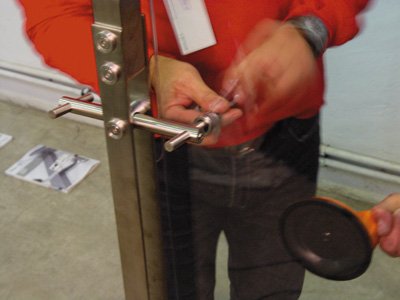

PASSO 09
Entra-se com as hastes parafusos dentro dos furos e rosqueia-se o parafuso.
10a10b

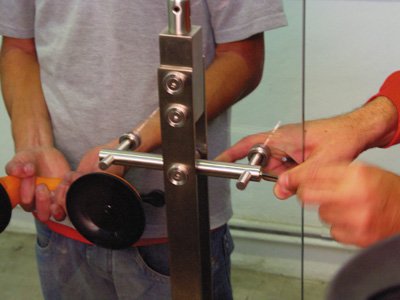

PASSO 10
Apertam-se as peças para que elas fiquem ajustadas nas medidas corretas de um vidro e outro, e no alinhamento correto do vidro.
11a11b

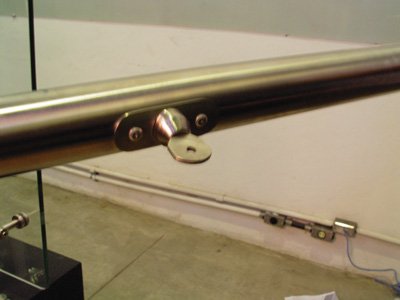

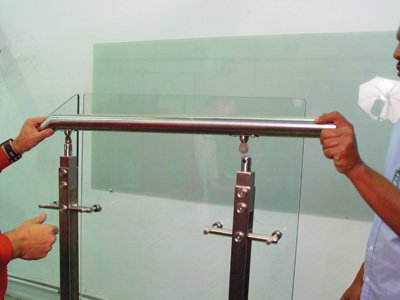

PASSO 11
Repete-se essa operação em todos os vidros, lembrando-se que os vidros vão entre as colunas e, quando se chega no fim de curso, o vidro passa a coluna. Dessa forma, uma placa de vidro no começo ou no final deve ter o mínimo de seis furos. Isso para que o vidro possa ultrapassar a haste do braço duplo.
12

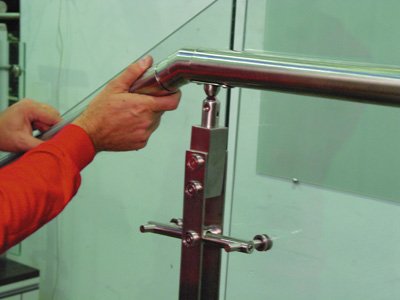

PASSO 12
Por último encaixa-se o tubo do corrimão. Trata-se de um tubo de aço de duas polegadas fornecido pela Glass Vetro, na medida em que se desejar. A empresa fornece também cotovelos sob medida. A peça de encaixe coluna-tubo é fornecida no kit.
13

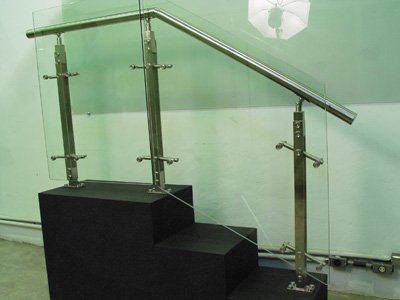

PASSO 13
Lembrando que a altura do vidro pode ficar acima ou abaixo do corrimão. A altura da coluna é de 85 cm sem o tubo e de 90 cm com o tubo aplicado.
14
PASSO 14
A peça descrita nesta seção atende às normas de corrimãos. É bastante versátil e decorativa.
